RDP2-J3并联恒功率电伴热带电热带

  并联恒功率电伴热带专利号:ZL200920171092.4;证书号:第1450860;发证机构:中华人民共和国国家知识产权局



  HWLX(RDP2-J3)并联恒功率电伴热带主要用于各种管道、仪表的防冻保温。最高维持温度可达150℃。可用于工厂一区、二区爆炸性气体场合。

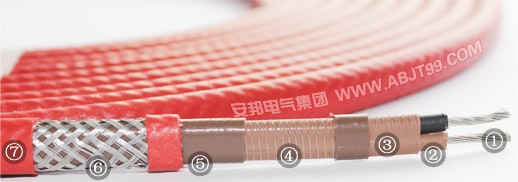

   ① 镀锡圆铜线;  ② 芯线绝缘层;  ③ 内护套绝缘层;  ④ 发热丝;  ⑤ 外护套;  ⑥ 金属编织层;  ⑦ 加强护套

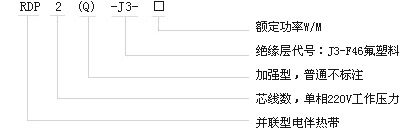

  HWLX(RDP2-J3)恒功率电伴热带型号名称说明







  例:RDP2-J3-30:表示绝缘材料为F46氟塑料的额定功率为30W/m、工作电压为220V的单相普通型恒功率电伴热带
      RDP2(Q)-J3-40:表示绝缘材料为F46氟塑料的额定功率为40W/m、工作电压为220V的单相加强型恒功率电伴热带



  产品结构与工作原理

  电源母线为二根平行的绝缘软铜线,在内绝缘上缠绕镍鉻电热丝,并将电热丝每隔一定距离(即“发热节长“)与母芯线连接,从而形成连续的并联电阻。母芯线通电后,各关联电阻发热,因而形成一条连续的伴热带,而且可以根据使用情况发热节长度任意剪接。

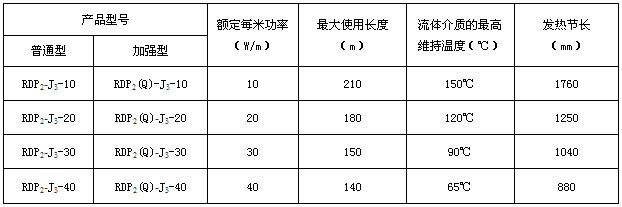

  产品规格及主要参数





  最高维持温度:是指管道内介质需要维持的工艺温度,一般不宜超过本表规定值。
  额定电压:220VAC

  常态绝缘电阻:≥20MΩ/百米
  介电强度:2000VAC/50HZ/1min

  长期最高耐温:205℃
  防爆标志:ExeⅡT4

  防护等级:IP56  IP65



  产品主要特点

  单相并联式恒功率电伴热带单位的发热量恒定,使用的电伴热带越长,输出的总功率越大,电伴热带在现场可按照实际需要的长度任意剪切,但最短不得少于1个发热节点。由于电伴热带具有柔软性,可以方便的紧贴被伴热管道表面敷设。电伴热带外层有铜丝屏蔽编织层,不仅具有传热和散热作用,能提高电伴热带的整体抗拉强度,同时还能作为安全接地线使用。
